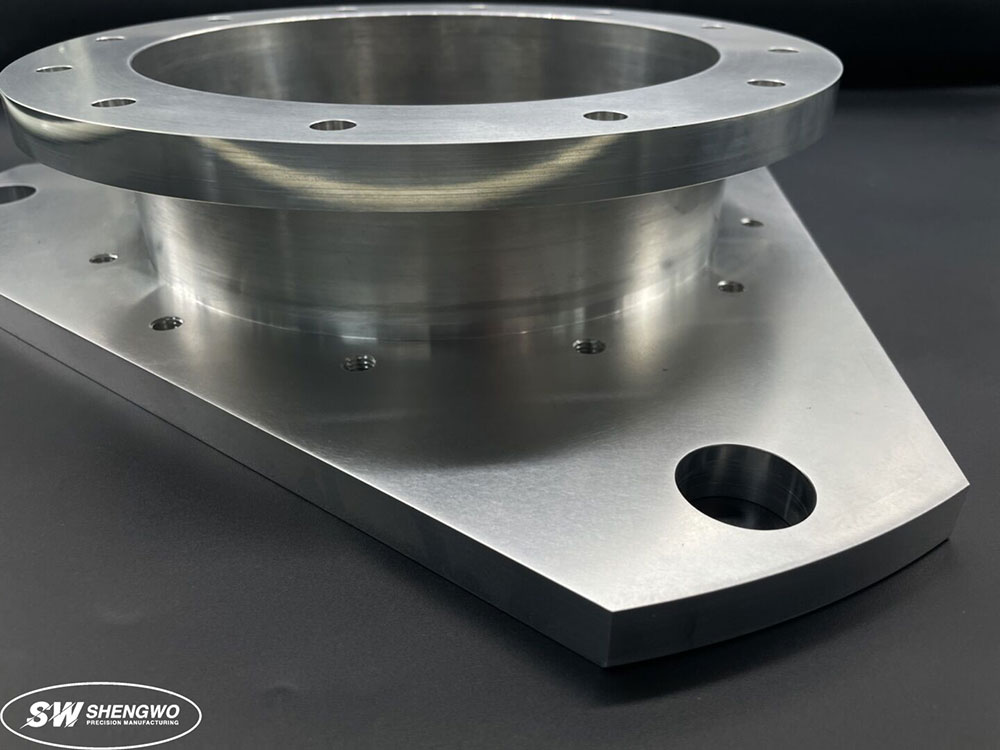

Introduktion till CNC -design av hög precision
I dagens konkurrenskraftiga tillverkningsmiljö är CNC -bearbetning av hög precision av att producera delar som uppfyller strikta toleranser samtidigt som kostnaderna kontrollerar. Effektiva designbeslut tidigt i produktutvecklingsfasen kan avsevärt minska bearbetningstiden, materialavfall och efterbehandlingskrav. Den här guiden beskriver handlingsbara tips för att designa delar optimerade för hög precisionCNC -bearbetning, med att integrera Shengwos globala tillverkningskompetens, DFM -processer och bransch 4.0 -kapacitet.
Förstå CNC -bearbetning av hög precision
CNC-bearbetning med hög precision hänvisar till bearbetningsprocesser där datorkontrollerade maskiner producerar komplexa komponenter med mycket snäva toleranser, ofta inom mikron. Dessa processer inkluderar malning, vridning, borrning och multiaxeloperationer. Att uppnå kostnadseffektiv CNC-bearbetning med hög precision beror på noggrann design, materialval, verktyg och processplanering.
Vikt av design i CNC -bearbetning med hög precision
- Väl utformade delar minskar installationstiden, verktygsändringar och bearbetningskort.
- Bra design minimerar skrot och omarbetning, vilket förbättrar produktionsutbytet.
- Tidigt samarbete med maskinister och ingenjörer säkerställer tillverkbarhet under CNC -bearbetningsbegränsningar med hög precision.
- DFM (Design for Manufacturability) förbättrar kostnadseffektiviteten genom att anpassa designfunktioner med utrustningsfunktioner.
Viktiga designprinciper för CNC -bearbetning med hög precision
Att tillämpa dessa principer under CAD -modellering hjälper till att utnyttja den fulla potentialen för CNC -bearbetning med hög precision och minskar de totala kostnaderna.
Förenkla geometri för bearbetbarhet
- Undvik extremt komplexa funktioner som kräver multi-axel samtidig bearbetning om det är onödigt.
- Föredrar enklare former som kan bearbetas med färre inställningar.
- När komplexa funktioner krävs, utforma dem för att tillåta standardverktygstillträde och minska icke-produktiva verktygsrörelser.
- Använd symmetriska funktioner där det är möjligt för att balansera bearbetningskrafter och underlätta fixturering.
Definiera lämpliga toleranser
- Ställ in toleranser endast så täta som funktionellt nödvändiga. Över alltför snäva toleranser ökar bearbetningstiden och kostnaden.
- Identifiera kritiska dimensioner som kräver hög precision; Tillämpa lösare toleranser på icke-kritiska funktioner.
- Dokumenttoleranszoner tydligt i ritningar eller 3D -modeller för CNC -bearbetning med hög precision.
- Arbeta med Shengwos DFM -team för att balansera toleranskrav och bearbetningseffektivitet.
Relevanta standarder ：
Materialval och dess inverkan
- Välj material som är kompatibla med CNC -bearbetning med hög precision, med tanke på bearbetbarhet, stabilitet och kostnad.
- Metaller såsom aluminiumlegeringar (t.ex. 6061), rostfritt stål (t.ex. 304, 316), titan och speciallegeringar har olika bearbetningsegenskaper; Kontakta maskinister för optimala val.
- Tänk på materialstabilitet: Vissa metaller kan varpa under skärande värme; designbidrag eller använder stressavlastningsprocesser.
- Utnyttja Shengwos materiella expertis för att välja legeringar som uppfyller mekaniska krav men ändå maskiner effektivt.
Optimera väggtjockleken och funktionsstorlekarna
- Håll enhetlig väggtjocklek där det är möjligt för att undvika avlägsnande av differentiella material och deformation.
- Undvik alltför tunna väggar som avböjer under bearbetning; Se till att minsta rekommenderade tjocklek baserat på material.

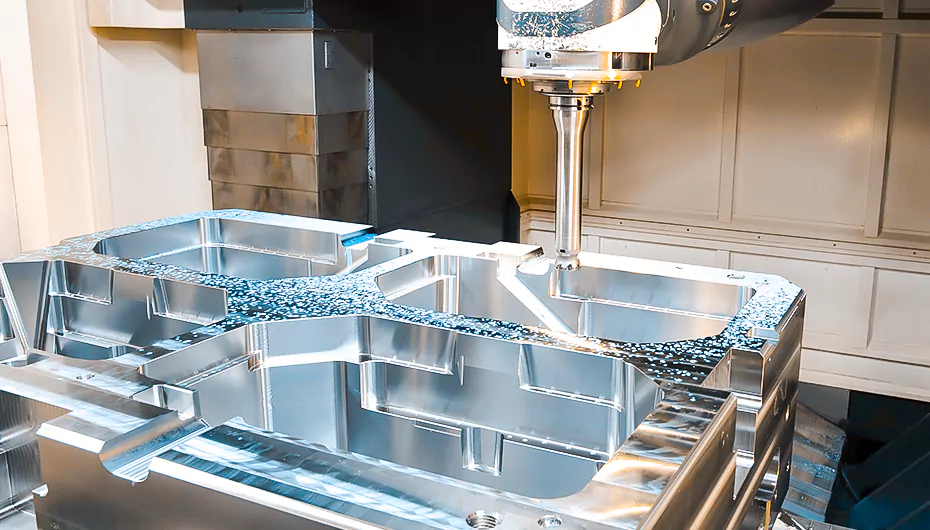

- För fickor eller hålrum ska du upprätthålla konsekventa djup och radier för att underlätta smidig CNC -bearbetning med hög precision.
- Använd standardhålstorlekar och undvik mycket små diametrar som kräver specialiserade verktyg eller långsamma foder.
Design för effektiv fixturering och installation
- Inkorporera funktioner eller datumytor för att underlätta stabil fixturering.
- Minimera antalet inställningar genom att utforma delar som kan bearbetas i färre orienteringar.
- Använd lokaliseringsfunktioner som Datum Bosses eller Reference Flats för att minska justeringstiden.
- Shengwos anläggning använder avancerade jiggar och fixturer; Tidigt designsamarbete säkerställer kompatibilitet med befintlig verktyg.
Verktygsåtkomst och val av verktyg
- Säkerställa adekvat avstånd för skärverktyg och verktygsinnehavare; Undvik djupa, smala slots som begränsar verktyget.
- Designfiléer med RADII Matchande standardverktygsstorlekar för att minska anpassade verktygsbehov.
- Välj lämpliga skärverktyg (karbidändfabriker, borrar, avfasningsverktyg) baserat på material och nödvändig precision.
- Överväg verktygsslitage: Material som härdat stål kan kräva specialiserade beläggningar; Involvera Shengwos verktygsexperter för optimala rekommendationer.
Ytfinish och efterbehandlingsöverväganden
- Definiera erforderliga ytbehandlingar tidigt; Spegelliknande eller matt finish påverkar bearbetningsstrategi och cykeltid.
- För kritiska ytor, möjliggöra extra bearbetningsbidrag för slutbehandlingskort.
- Plan för minimala eftermaskiner; Om polering eller plätering behövs, designgeometri för att underlätta dessa processer.
- Shengwos integrerade ytbehandlingssystem (elektroplätering, sprutning) kompletterar CNC-maskiner för hög precision och erbjuder enstaka efterbehandlingslösningar.
Termisk och distorsionskontroll
- Var medveten om att långa bearbetningscykler genererar värme; Designfunktioner för att möjliggöra kylstrategier.
- Använd grov och efterbehandling för att ta bort material gradvis, vilket minimerar termisk stress.
- För stora eller komplexa delar kan du överväga stressavlastningsbehandlingar före den slutliga bearbetningen.
- Shengwos klimatkontrollerade bearbetningscentra hjälper till att upprätthålla noggrannhet under olika termiska belastningar.
Utnyttjande industri 4.0 och DFM i CNC -bearbetning med hög precision
Avancerad tillverkningspraxis förbättrar CNC -bearbetningseffektivitet och tillförlitlighet med hög precision.
Digital design för tillverkbarhet
- Använd Shengwos självutvecklade DFM-optimeringssystem för att analysera CAD-modeller för potentiella bearbetningsproblem (underbesök, djupa fickor, tunna väggar).
- Iterera mönster baserade på DFM -feedback för att minska bearbetningstiden och kostnaden.
- Integrera CAD/CAM -arbetsflöden för sömlös ToolSpath -generation i linje med designintention.
ERP-driven produktionsplanering
- Shengwos ERP -system spårar arbetsorder, tillgänglighet av maskiner och materialinventar i realtid.
- Designteam får omedelbar feedback om kapacitet och ledtider, vilket möjliggör realistiska projektplaner.
- Automatiserad datainsamling från CNC -maskiner informerar kontinuerlig förbättring i CNC -bearbetningsprocesser med hög precision.
Automatisering och robotik
- Automatiserade verktygsväxlare, pallsystem och robotbelastning/lossning minskar drifttiden mellan inställningar.
- För högvolym eller repetitiva delar säkerställer automatisering konsekvent hög precision CNC-bearbetningskvalitet och genomströmning.
- Shengwos intelligenta produktionsprocesser innehåller automatisering för att uppfylla snäva leveransplaner.
Kostnadsbesparande strategier i CNC-bearbetningsdesign med hög precision
Designbeslut påverkar direkt bearbetningskostnader; Dessa strategier hjälper till att uppnå kostnadseffektiv CNC-bearbetning med hög precision.
Minimera installation och övergångstid
- Standardisera funktioner över flera delar för att återanvända fixturing och verktygsbanor.
- Batchdelar med liknande dimensioner eller bearbetningssekvenser.
- Använd modulära fixturdesign för att rymma delfamiljer, minska klämtiden.
Minska bearbetning av icke-värden
- Undvik onödiga funktioner som inte bidrar till funktionalitet.
- Förenkla geometri för att minska verktygsengagemangstiden.
- Använd genomhål istället för blinda hål när det är möjligt, så att genomhålen maskinen snabbare.
- Utnyttja Shengwos tekniska stöd för att identifiera och eliminera funktioner med lågt värde i tidiga designfaser.
Optimera materialanvändningen
- Bo flera delar på större lager när det är möjligt för kombinerade bearbetningsoperationer.
- Välj standardstorlekar för att minska skrot.
- För dyra material, designdelar för att maximera avkastningen och överväga alternativa material som erbjuder liknande prestanda till lägre kostnad.
Implementera adaptiva bearbetningsstrategier
- Använd grovstrategier som tar bort bulkmaterial snabbt, följt av exakta efterbehandlingskort.
- Applicera höghastighetsbearbetningstekniker för lämpliga material för att minska cykeltiderna.
- Övervaka verktygstillståndet och byt ut proaktivt för att undvika delavstötning på grund av verktygsslitage.
Utnyttja leverantörskompetens
- Engagera Shengwo tidigt i design: Deras erfarenhet av Fortune 500 klienter och patenterade tekniker kan vägleda optimala bearbetningsmetoder.
- Utnyttja Shengwos kunskapsbas för val av verktyg, skärparametrar och fixturdesign.
- Använd pilotkörningar för att validera design och bearbeta innan produktion i full skala.
Kvalitetssäkring i CNC -bearbetning med hög precision
Att säkerställa att delar uppfyller specifikationer är avgörande för CNC -bearbetningsframgång med hög precision.
Inspektion i processen
- Använd sondsystem integrerade i CNC-maskiner för realtidsmätning av kritiska dimensioner.
- Övervaka geometriska toleranser under bearbetning för att upptäcka avvikelser tidigt.
- Shengwos Advanced Metrology Tools (CMM, Optical Systems) stöder kontroller i processen.
Slutlig inspektion och spårbarhet
- Utför omfattande inspektioner på färdiga delar, inklusive dimensionella rapporter och ytbehandling.
- Håll spårbarhetsposter för material, maskininställningar och inspektionsdata.
- Iso-certifierad kvalitetshantering på Shengwo säkerställer konsistens och ansvarsskyldighet över partier.
Kontinuerlig förbättring
- Samla data om bearbetningsprestanda, skrothastigheter och verktygsliv för att förfina processer.
- Håll regelbundna recensioner mellan design och produktionsteam för att integrera lärdomar i framtida mönster.
- Fira processinnovationer och patentvärda förbättringar, vilket förstärker en kultur av excellens i CNC-bearbetning med hög precision.
Varför välja Shengwo för CNC -bearbetning med hög precision
Shengwo -maskiner erbjuder oöverträffade funktioner iCNC -bearbetning av hög precision:
- Omfattande one-stop-tjänster: Från djupgående design och DFM-optimering till bearbetning, efterbehandling, montering och intelligent logistik.
- Avancerad utrustning: Moderna CNC-centra, multi-axelmaskiner, robotautomation och klimatkontrollerade workshops säkerställer konsekvent precision.
- Certifierad excellens: ISO-certifieringar, nationell högteknologisk företagsstatus och patenterade processer som multistationssystemet för plåtytan återspeglar vår innovationsstyrka.
- Global erfarenhet: Trusted by Fortune 500 företag som Schneider Electric, som betjänar industrier från fordon och medicinsk till elektronik och molnberäkning.
- Effektiv produktionsbas: En 2500 m² anläggning med ERP-driven ledning levererar snabb prototyper och skalbar produktion samtidigt som hög kvalitet bibehålls.
- Samarbetskultur: Olika, inkluderande team samarbetar nära med kunder för att lösa designutmaningar och uppnå kostnadseffektiva CNC-bearbetningslösningar med hög precision.
- Hållbara metoder: Industry 4.0 Focus minskar avfallet, optimerar energianvändningen och förbättrar leveranskedjans motståndskraft, anpassar sig till globala hållbarhetsmål.
Samarbeta med Shengwo för att utnyttja vår expertis och teknik för dina mest krävande CNC -bearbetningsprojekt med hög precision.
Slutsats: Design för framgång i CNC -bearbetning av hög precision
Effektiv design är hörnstenen i kostnadseffektiv CNC-bearbetning med hög precision. Genom att tillämpa principer som förenkling av geometri, lämpliga toleranser, materialoptimering, fixtureringsstrategier och DFM -samarbete kan du avsevärt minska bearbetningskostnaderna och förbättra produktkvaliteten. Shengwo Machinery's Advanced Equipment, Industry 4.0 -metoder och erfarna team levererar pålitliga, exakta bearbetningslösningar för globala kunder.
Redo att optimera dina CNC -bearbetningsprojekt?
Kontakta Shengwo -maskiner idagFör expertdesignkonsultation, snabb prototypning och skalbar CNC -bearbetningstjänster med hög precision. Låt oss hjälpa dig att förvandla dina innovativa idéer till högkvalitativ, kostnadseffektiv verklighet.
Vanliga frågor om CNC -bearbetning av hög precision
F1: Vilka designfunktioner hjälper till att uppnå kostnadseffektiv CNC-bearbetning med hög precision?
A: Förenkla geometri, ställa in toleranser endast när det behövs, möjliggöra enkel fixturering och möjliggöra standardverktygsåtkomst. Tidig DFM-granskning med Shengwo identifierar kostnadsbesparande möjligheter.
F2: Hur påverkar materialval CNC -bearbetningskostnader med hög precision?
A: Maskinbarhet, stabilitet och aktiekostnadsämnen. Material som aluminiummaskin snabbare och med mindre verktygsslitage än hårdare legeringar. Shengwo hjälper till att välja den optimala materialbalanseringsprestanda och kostnad.
F3: Hur kan jag minska bearbetningstiden utan att offra precision?
A: Använd effektiva grovstrategier, minimera inställningar, använda standardverktyg och optimera verktygsbanor via CAM -system. Shengwos automatisering och ERP -integration effektiviserar ytterligare operationer.
F4: Vilka toleranser är realistiska för CNC -bearbetning med hög precision?
A: Toleranser beror på maskinförmåga och material; Typisk CNC med hög precision kan uppnå ± 0,01 mm eller bättre på kritiska dimensioner. Samarbeta med Shengwo för att definiera uppnåeliga toleranser baserat på tillämpning.
F5: Hur viktigt är fixturing i CNC -bearbetning med hög precision?
A: Extremt viktigt. Stabila, repeterbara fixturer minskar vibrationer och felinställning, vilket säkerställer konsekvent noggrannhet. Shengwos jiggar och fixturdesign är skräddarsydda för varje del.

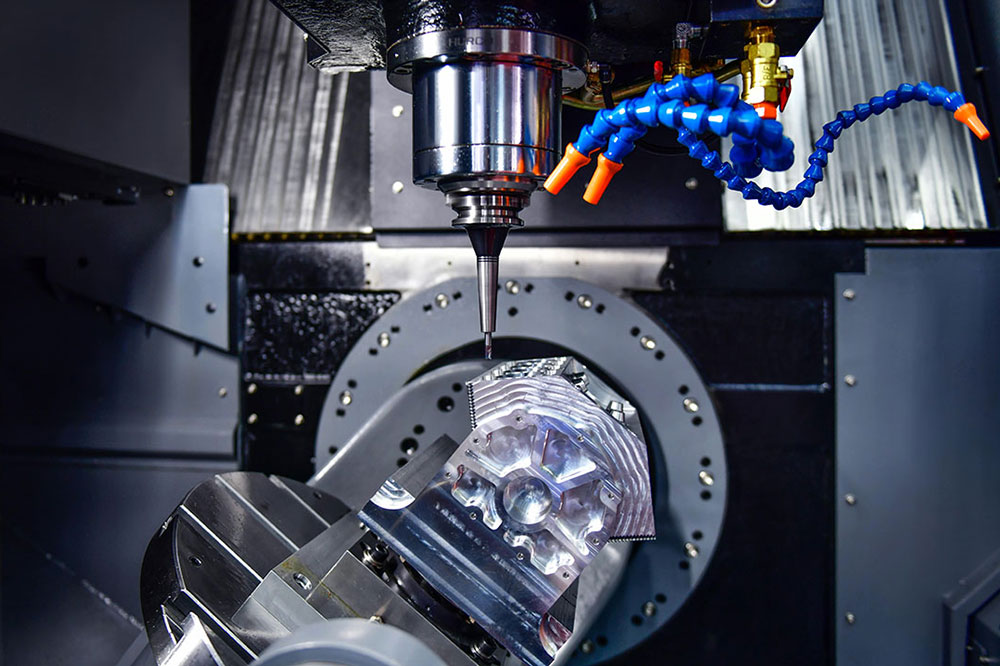

F6: Kan Shengwo hantera komplexa CNC-bearbetning med flera axlar med hög precision?
A: Ja. Shengwos moderna CNC-centra med flera axlar och erfarna operatörer hanterar komplexa geometrier, vilket möjliggör kostnadseffektiv produktion av intrikata delar.
F7: Hur förbättrar DFM -optimering CNC -resultat med hög precision?
A: DFM identifierar potentiella tillverkningsutmaningar tidigt - till exempel svåra funktioner eller överdrivna inställningar - vilket möjliggör designjusteringar som minskar kostnaderna och förbättrar avkastningen. Shengwos egna DFM -system automatiserar och påskyndar denna process.
F8: Vilka inspektionsmetoder säkerställer kvalitet i CNC -bearbetning av hög precision?
A: In-Process Probing, CMM Checks, Optical Measurement och Slutlig inspektionsrapporter säkerställer att varje del uppfyller specifikationer. Shengwos integrerade kvalitetssystem ger spårbarhet och konsistens.
